在我國，家具、櫥柜上使用最多的靜音鉸鏈還數內置式液壓靜音鉸鏈。內置式液壓靜音鉸鏈的靜音原理是在普通鉸鏈的鉸臂里面藏一個液壓缸體，通過連接件把鉸杯和液壓缸體連接，在鉸鏈閉合的時候，關閉的作用力施加在液壓缸上，從而實現柜門緩慢閉合，達到靜音效果。

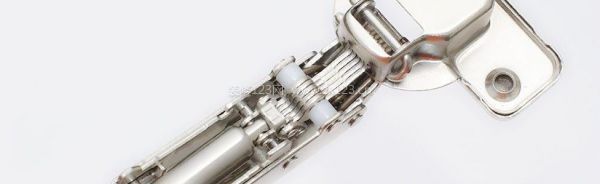

 以下的圖片可以清楚看到內置式液壓靜音鉸鏈的傳動結構：





 內置式液壓靜音鉸鏈在上個世紀90年代由臺灣同胞研發成功，并引入國內生產。當時由于產品成熟程度，生產規模等條件所限一起沒有流行起來。一直到了本世紀的2005年左右，內置式液壓靜音鉸鏈開始流行起來。



 內置式液壓靜音鉸鏈由于把液壓傳動部分內置在鉸臂里面，不用加裝一個外置的阻尼設備，節省了空間，國內大量廠家的生產又導致價格迅速下降，一個物美價廉的產品自然受消費者的歡迎了。



 <這里有必要說一下早期有一款液壓鉸鏈?zhǔn)峭ㄟ^塑料腳墊的高度來改變蓋位的，我們俗稱“大水牛”，這種內置式液壓靜音鉸鏈也不怎么節省空間。

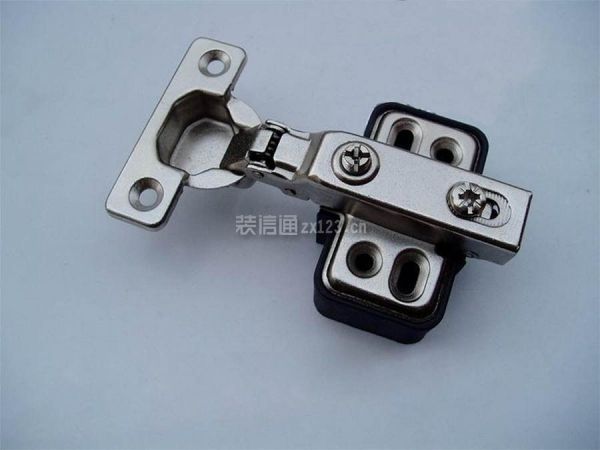

這款是中彎，也叫半蓋。

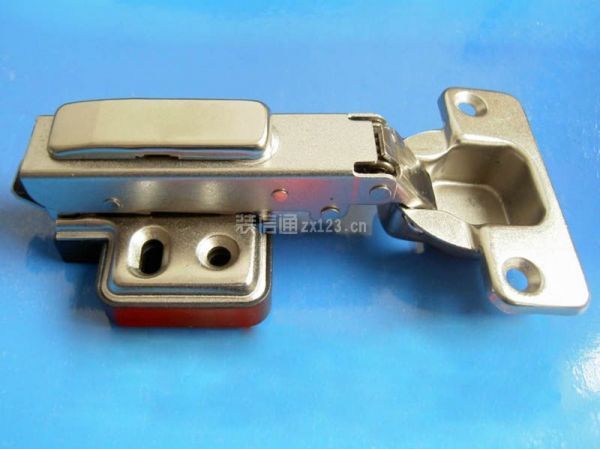

這款是大彎，也叫內藏。

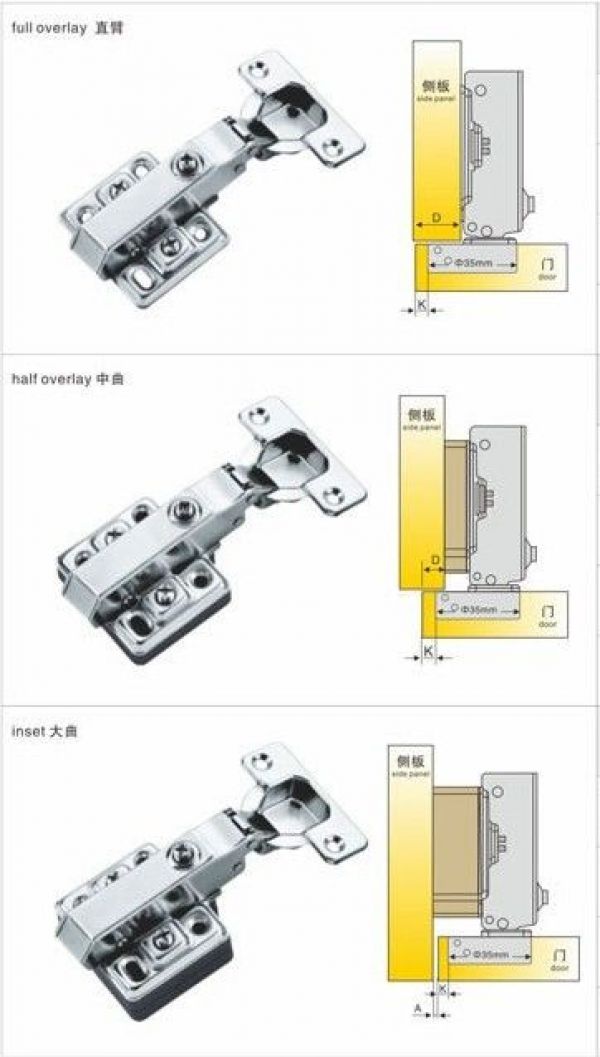

大水牛款式的內置式液壓靜音鉸鏈大中直安裝示意圖

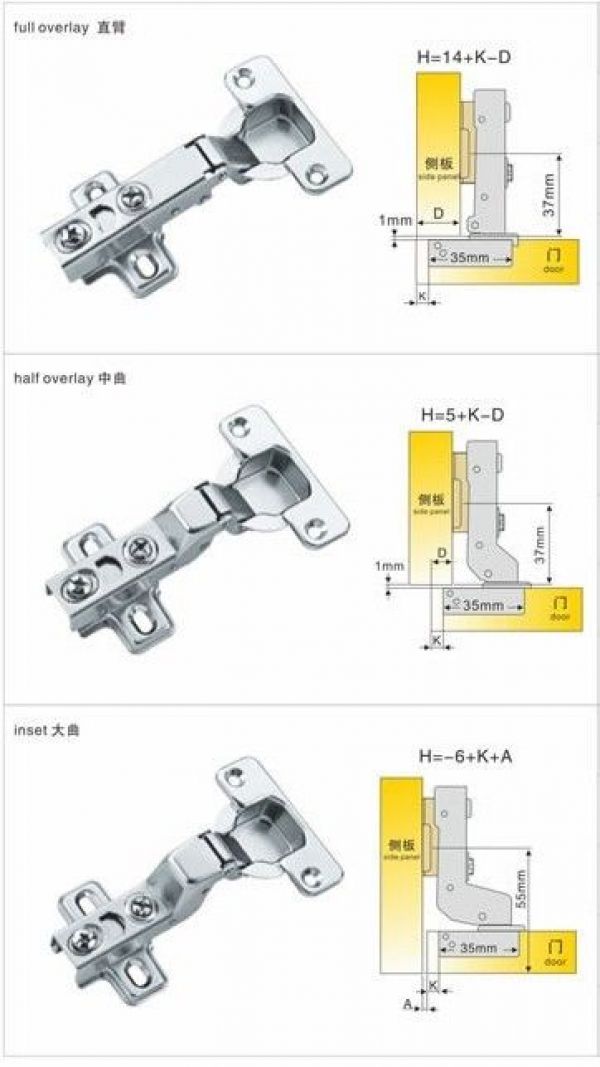

現在我們常用的內置式液壓靜音鉸鏈大中直安裝示意圖。通過鉸臂拉伸到不同的曲度來滿足安裝不同蓋位門板的需要，不再需要使用塑料墊塊了。
